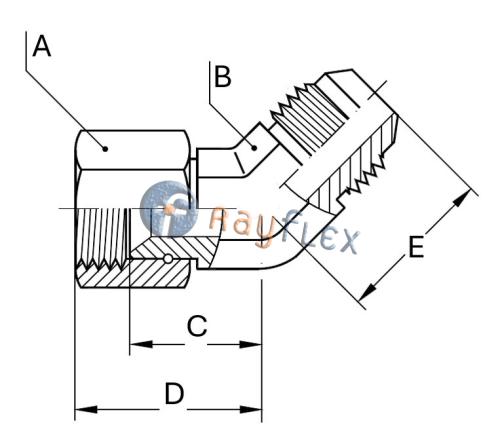

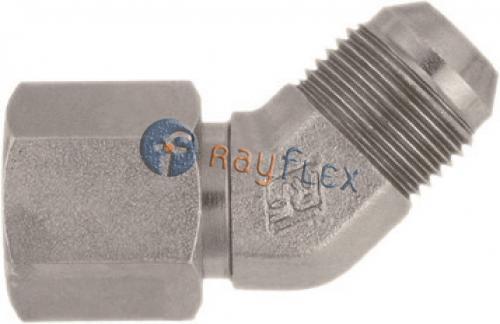

CODO 45° MACHO JIC - HEMBRA GIRAT. JIC

Relación de productos

Código

Rosca

A
mm

B
mm

C
mm

D
mm

E
mm

RS70270404

7/16" - 20 JIC

16

12

15,8

24,5

18,5

RS70270505

1/2" - 20 JIC

17

14

15,8

25

19,5

RS70270606

9/16" - 18 JIC

19

14

19

28,5

21

RS70270808

3/4" - 16 JIC

22

19

21,8

32,5

25

RS70271010

7/8" - 14 JIC

27

22

23

35,5

28

RS70271212

1"1/16 - 12 JIC

32

27

24

38

32,5

RS70271616

1"5/16 - 12 JIC

41

33

29,5

44,5

37

RS70272020

1"5/8 - 12 JIC

50

41

35,7

51,5

40,5

Nivel anterior

Los datos facilitados son orientativos y se encuentran sujetos a variaciones o correcciones sin previo aviso. Rogamos se pongan en contacto con nosotros si detectan algún error o requieren más información técnica.
