MACHO FIJO JIC 37° SERIE J

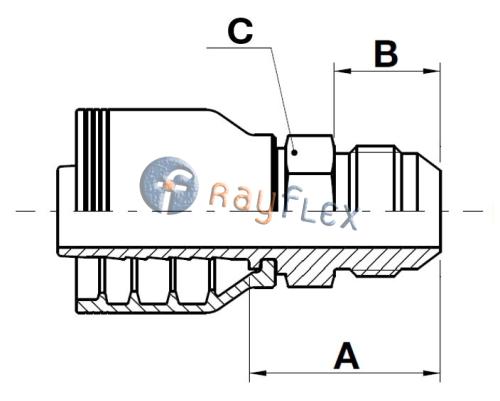

Ficha Técnica

Relación de productos

Código

Rosca

A
mm

B
mm

C
mm

Ø manguera
pulg.

RL20430606

9/16

27.5

14.1

17

3/8

RL20430808

3/4

30.7

16.7

19

1/2

RL20430810

3/4

22.5

16.7

24

5/8

RL20431008

7/8

35

19.3

24

1/2

RL20431010

7/8

35

19.3

24

5/8

RL20431012

7/8

36.5

19.3

27

3/4

RL20431208

1"1/16

39

21.9

27

1/2

RL20431210

1"1/16

36.5

19.3

27

5/8

RL20431212

1"1/16

39.4

19.3

27

3/4

RL20431412

1"3/16

40

22.6

27

3/4

RL20431612

1"5/16

45.5

23.1

36

3/4

RL20431616

1"5/16

47.1

23.1

36

1"

RL20432016

1"5/8

58.5

24.3

46

1"

RL20432020

1"5/8

62.8

24.3

46

1"1/4

RL20432424

1"7/8

66

27.5

50

1"1/2

RL20433232

2"1/2

86.5

33.9

65

2"

Nivel anterior

Los datos facilitados son orientativos y se encuentran sujetos a variaciones o correcciones sin previo aviso. Rogamos se pongan en contacto con nosotros si detectan algún error o requieren más información técnica.
