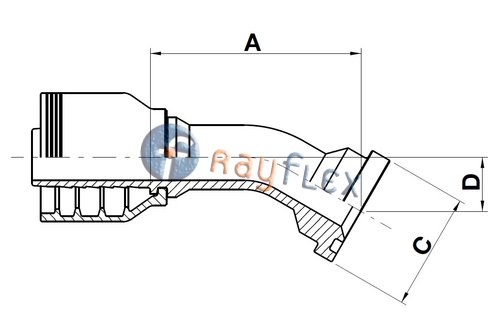

BRIDA 30° 3000 PSI SERIE J

Ficha Técnica

Relación de productos

Código

Brida

Ø brida
mm

A
mm

C
mm

D
mm

Ø manguera
pulg.

RL213300808

1/2

30,2

55.7

30.2

14.2

1/2

RL213301208

3/4

38,1

60.1

38.1

16.7

1/2

RL213301212

3/4

38,1

68.7

2.70

17.6

3/4

RL213301612

1"

44,5

67.1

44.5

18.4

3/4

RL213301616

1"

44,5

77

44.5

16.5

1"

RL213302016

1"1/4

50,8

72

50.8

17.7

1"

RL213302020

1"1/4

50,8

94.5

50.8

19

1"1/4

RL213302420

1"1/2

60,3

90

60.3

19

1"1/4

RL213302424

1"1/2

60,3

103

60.3

24.2

1"1/2

RL213303224

2"

71,4

103

71.4

24.2

1"1/2

RL213303232

2"

71,4

140.3

71.4

32

2"

Nivel anterior

Los datos facilitados son orientativos y se encuentran sujetos a variaciones o correcciones sin previo aviso. Rogamos se pongan en contacto con nosotros si detectan algún error o requieren más información técnica.
