BRIDA 22,5° 3000 PSI SERIE J

Ficha Técnica

Relación de productos

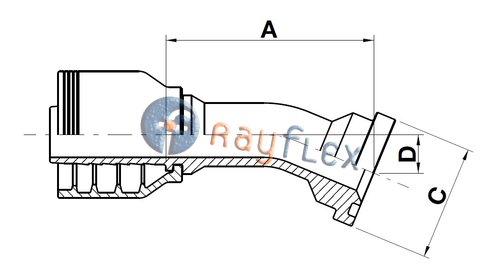

Código	Brida	Ø brida mm	A mm	C mm	D mm	Ø manguera pulg.
RL213200808	1/2	30,2	55.3	30.2	10.2	1/2
RL213201208	3/4	38,1	59.9	38.1	12.2	1/2
RL213201212	3/4	38,1	68.9	38.1	12.7	3/4
RL213201612	1"	44,5	65.9	44.5	13.3	3/4
RL213201616	1"	44,5	72	44.5	11.5	1"
RL213202016	1"1/4	50,8	74	50.8	12.6	1"
RL213202020	1"1/4	50,8	96.5	50.8	13.5	1"1/4
RL213202420	1"1/2	60,3	86	60.3	13.5	1"1/4
RL213202424	1"1/2	60,3	99	60.3	17.2	1"1/2
RL213203224	2"	71,4	99	71.4	17.2	1"1/2
RL213203232	2"	71,4	133.3	71.4	23	2"

Nivel anterior

Los datos facilitados son orientativos y se encuentran sujetos a variaciones o correcciones sin previo aviso. Rogamos se pongan en contacto con nosotros si detectan algún error o requieren más información técnica.
